爐冷溫度對TA10鈦合金棒微觀組織與拉伸性能的影響

鈦及鈦合金具有比強度高、生物兼容性好、無磁性以及密度小等眾多優異性能，使得鈦及鈦合金在生物 工程、化工、海洋工程等多個領域均有十分廣泛的應用［1，2］。TA10鈦合金是一種常見的近α型鈦合金， 該合金的名義成分是Ti-0.3Mo-0.8Ni，屬于中等強度鈦合金，其具有良好的耐腐蝕以及優異的焊接性能，在 化工領域被廣泛應用［3，4］。TA10鈦合金通常需要經過熱處理工藝處理后進行使用，不同的熱處理工藝以 及熱處理參數均會改變合金組織結構，而組織結構的改變則會影響合金的力學性能。雖然目前對TA10鈦合金 的熱處理工藝研究較多，但大多數研究均是以固溶時效、退火工藝為主，而對其它的熱處理工藝研究較少， 故本文設定不同溫度對TA10鈦合金進行加熱處理，隨后進行隨爐冷卻。

通過深入研究爐冷處理，可以填補TA10鈦合金熱處理工藝在這一研究中空白。此外，在實際工程生產中 ，相較于快速冷卻方法，隨爐冷卻更加節能，因為其不需要額外的冷卻設備或大量能量來進行快速降溫，故 研究爐冷溫度對TA10鈦合金微觀組織與拉伸性能的影響，即可對TA10鈦合金的進一步應用提供理論支持，又 可為該合金在工程生產的熱處理加工做出新的參考。

1、試驗材料與方法

本文選擇試驗材料是直徑為150mm的TA10鈦合金棒材，棒材的具體化學成分（質量分數，％）為： Mo0.294，Ni0.77，O0.043，Fe0.066，Ti余量。測得TA10鈦合金棒材的相轉變點為890℃，根據相轉變溫 度，設定合金加熱溫度分別為840℃、860℃、880℃、900℃，其中分別包含了單相區溫度與兩相區溫度。待 合金加熱到設定溫度后繼續保溫2hｈ，隨后進行隨爐冷卻（使用FC表示）。

對經熱處理后棒材進行微觀組織觀察與室溫拉伸性能測試，其中合金的微觀組織在型號為OlympusPMG3 的光學顯微鏡下觀察并拍照，室溫拉伸試驗在型號為INSTRON的電子拉伸試驗機測試，拉伸式樣的斷 口微觀形貌觀察使用型號為JSM-6390的掃描電子顯微鏡進行觀察。

2、試驗結果與分析

2.1　微觀組織形貌

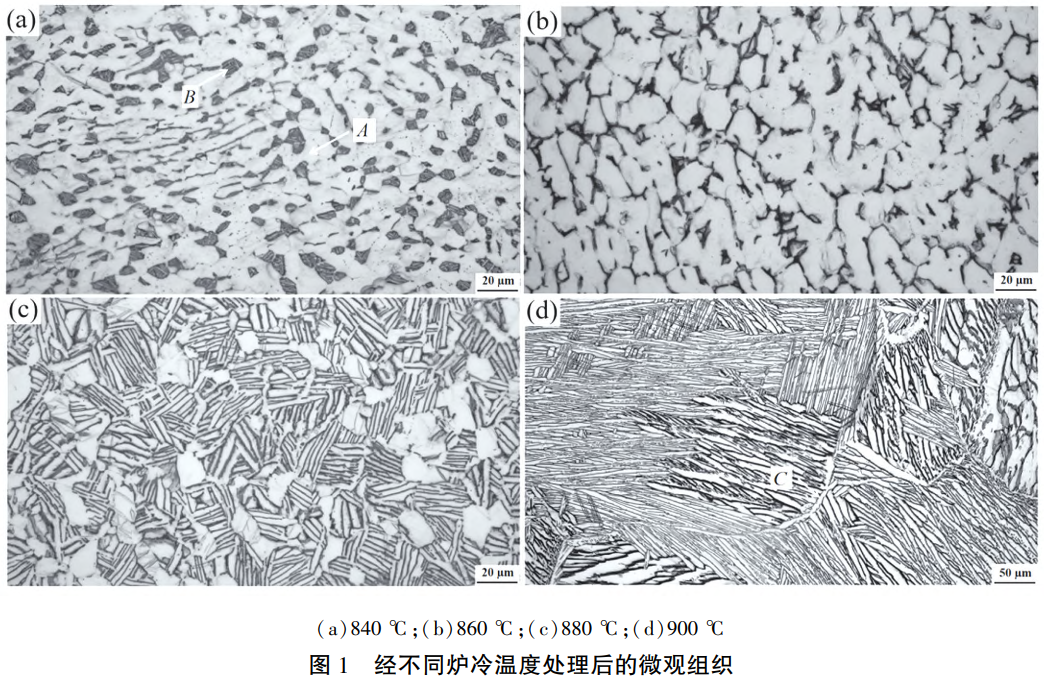

圖1為TA10鈦合金經不同爐冷溫度處理后的微觀組織。由圖可知，當爐冷溫度為840℃時，此時組織由大 量的初生α相（位置Ａ）與β轉變組織（位置Ｂ）構成，β轉變組織中包含大量形貌十分細小的次生α相， 大量初生α相相連在一起形成塊狀組織。當爐冷溫度升高至860℃時，組織中初生α相形貌開始逐漸等軸化 ，β轉變組織含量減小，次生α相明顯長大，由細小針狀形貌轉變為棒狀形貌。進一步提高爐冷溫度至880 ℃，發現此時組織中初生α相形貌均以等軸狀為主，并由大量細小棒材的次生α相在基體上均勻分布。當爐 冷溫

度升高至900℃后，由于此時溫度已經達到單相區溫度，故此時組織中的初生α相完全消失，組織中出 現晶界α（位置Ｃ），并有粗大β晶粒出現，在β晶粒內部出現大量的α集束，α集束呈現細小條狀，平行 或者交叉分布在β晶粒中。

合金在加熱過程中，組織中發生α→β相轉變，加熱溫度越高，其轉變越充分。當溫度升至單相區后， 組織中α相完全轉變為β相［5］。當加熱溫度為兩相區時，組織中部分α相轉變為β相，另外一部分不變 ，在冷卻過程中發生β→α相轉變，故此時組織中α相由兩部分組成。又因為爐冷的冷卻速率十分緩慢，較 慢的冷卻時間會使組織中新形成的α相充分長大，其會與原始存在的初生α相融為一體［6］，故導致圖1（ ａ）組織中的初生α相為大塊狀。當加熱溫度升高后，組織中原始初生α相含量降低，析出的次生α相增加 ，較高的溫度以及較慢的冷卻速率使得次生α相長大，形成圖1（ｃ）中的棒材形貌。當加熱溫度為單相區 時，組織中α相完全轉變為β相，隨后的隨爐冷卻過程中，組織中均是析出的次生α相，在爐冷過程中逐漸 長大，最終形成圖1（ｄ）中的α集束形貌。由此可知，隨著爐冷溫度的不斷升高，合金的組織類型由等軸 組織（圖1（ａ）（ｂ））轉變為雙態組織（圖1（ｃ）），當加熱溫度達到單相區后，組織轉變粗片層β轉 變組織（圖1（ｄ））。

2.2　拉伸性能

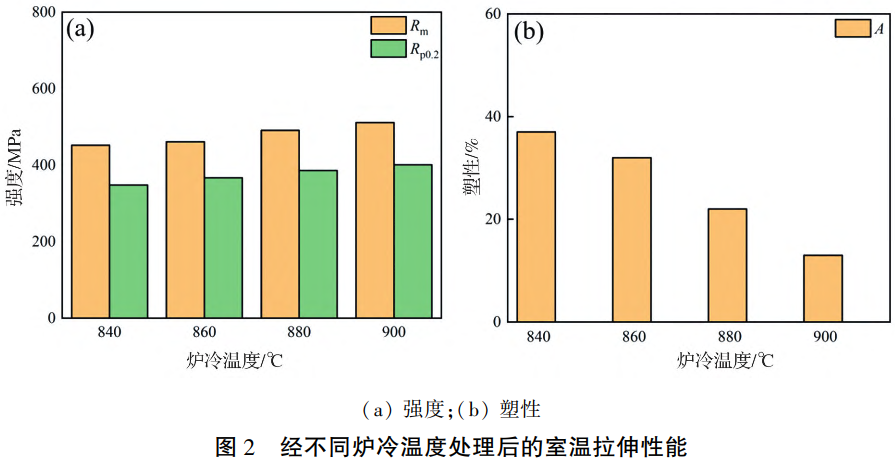

圖2為TA10鈦合金經不同爐冷溫度處理后的室溫拉伸性能。由圖可知，隨著爐冷溫度的不斷升高，合金 強度隨之升高，而合金的塑性隨著爐冷溫度的升高而降低。其中，合金的抗拉強度Rm由452MPa升高至511MPa ，屈服強度Rp0.2由348MPa升高至401MPa，合金的斷后伸長率Ａ％由3７％降低至13％。

由圖1可知，爐冷溫度的改變會影響合金的微觀組織形貌，而不同的組織形貌又會對合金拉伸性能起到 不同的作用。相關文獻指出［7］，微觀組織中初生α相含量會影響合金的力學性能，初生α相含量越多， 則合金的塑性性能越優異，這是由于初生α相的晶體取向為無序分布，試樣在進行拉伸過程中能夠激活組織 中較多的滑移系，使得微觀組織的協調性能增加，即塑性更加優異，故爐冷溫度在升高過程中，初生α相含 量逐漸減少的同時，合金塑性降低。

而組織中次生α相的含量與形貌是影響合金強度的主要因素［8］，這是由于次生α相的形貌十分細小 ，當試樣在進行拉伸變形時，次生α相阻礙組織中的位錯滑移，導致產生位錯塞積現象，需要施加更大的外 應力才能夠使得滑移繼續進行，故導致合金的強度增加。雖然圖1（ｃ）中的次生α相形貌較圖1（ａ）中更 大，這會導致產生的強化效果降低，但因為圖1（ｃ）中次生α相含量更多，且初生α相含量更少，在二者 綜合作用下，使得其強度更大。結合圖1與圖2可知，等軸組織強度最小但塑性最佳，粗片層β轉變組織的強 度最大塑性較差，雙態組織具有較為優異的綜合力學性能。

2.3　拉伸斷口微觀形貌

圖3為TA10鈦合金經不同爐冷溫度處理后的室溫拉伸斷口微觀形貌。由圖可知，當爐冷溫度為840℃與 860℃時（圖3（ａ）（ｂ）），此時的斷口微觀形貌均是以大量的韌窩（位置Ｄ）組成，韌窩以等軸狀為主 ，且尺寸較大的韌窩中還包含一定數量的小韌窩。隨著爐冷溫度升高至880℃時（圖3（ｃ）），發現此時組 織中的韌窩數量有所減少，且出現了大量的細小微裂紋。當爐冷溫度升高至900℃時（圖3（ｄ）），此時溫 度已經達到單相區溫度，斷口微觀形貌不再以韌窩形貌為主，而是以巖石狀為主，且在巖石狀形貌表面分布 著大量的細小韌窩，韌窩的尺寸減小且深度較淺，并發現微裂紋（位置Ｅ）數量增加，且有十分明顯的撕裂 棱（位置Ｆ）出現。

韌窩是體現合金塑性性能的主要因素之一［9］，當韌窩數量較多且尺寸較大時，合金塑性性能優異， 而當韌窩數量較小且尺寸減少時，合金塑性性能降低，該現象與圖2中的力學性能趨勢相一致。而巖石狀形 貌是因為組織中出現粗大β晶粒所致，合金在發生斷裂的過程中，裂紋會沿著β晶粒的晶界發生斷裂，最終 形成巖石狀形貌，而微裂紋是由于組織中析出大量次生α相，裂紋擴展在過程中與次生α相相遇時，裂紋擴 展路徑除了向前擴展外，還會向垂直裂紋擴展方向進行延伸，導致微裂紋出現，故撕裂棱與微裂紋的出現均 意味

著合金強度升高。

3、結論

（1）爐冷溫度會影響組織中初生α相與次生α相的含量，隨著爐冷溫度的不斷升高，初生α相含量降 低，而次生α相含量升高，同時合金的組織類型由等軸組織轉變為雙態組織，最后轉變粗片層β轉變組織。

（2）隨著爐冷溫度的不斷升高，合金強度隨之升高，而合金的塑性隨著爐冷溫度的升高而降低。其中 ，合金的抗拉強度R_m由452MPa升高至511MPa，屈服強度R_p0.2由348MPa升高至401MPa，合金的斷后伸長率Ａ％由37％降低至13％。

（3）爐冷溫度為兩相區時，拉伸斷口微觀形貌由大量的等軸狀韌窩組成，爐冷溫度為單相區時，斷口 形貌以巖石狀為主，在爐冷溫度升高過程中，斷口形貌中微裂紋數量增加，且有撕裂棱出現。

參考文獻

［1］岳旭，陳威，李建康，等.TA1純鈦冷軋變形機理［Ｊ］.塑性工程學報，2023，30（5）：186- 194.

［2］劉包發，胡劍南，石俊杰，等.熱處理對增材制造TC4鈦合金組織結構及耐蝕性能的影響［Ｊ］.材 料熱處理學報，2023，44（5）：86-94.

［3］徐夢喜，劉仁慈，黃海廣，等.TA10鈦合金熱連軋板材顯微組織及其性能［Ｊ］.特種鑄造及有色 合金，2023，43（4）：543-549.

［4］王雋生，史亞鳴，張玉勤，等.短流程制備的TA1和TA10冷軋鈦帶組織與性能研究［Ｊ］.鈦工業進 展，2022，39（6）：13-17.

［5］同曉樂，張明玉，岳旭，等.固溶處理對TC11鈦合金組織與性能的影響［Ｊ］.金屬熱處理，2023 ，48（2）：195-200.

［6］張明玉，運新兵，伏洪旺.熱處理冷卻方式對TC10鈦合金組織與性能的影響［Ｊ］.金屬熱處理， 2022，4７（8）：98-105.

［７］朱寧遠，陳世豪，廖強，等.固溶時效處理對TC11鈦合金顯微組織和硬度的影響［Ｊ］.金屬熱處 理，2022，47（12）：62-66.

［8］高學敏，王晗，王可迪，等.固溶時效處理對Ti-6Al-4VELI鈦合金準靜態和動態力學性能的影響［ Ｊ］.金屬熱處理，2022，47（11）：8７-91.

［9］韓顥源，楊濤，邱娟，等.固溶處理對TC4合金組織和硬度的影響［Ｊ］.金屬熱處理，2022，4７ （6）：93-98.
